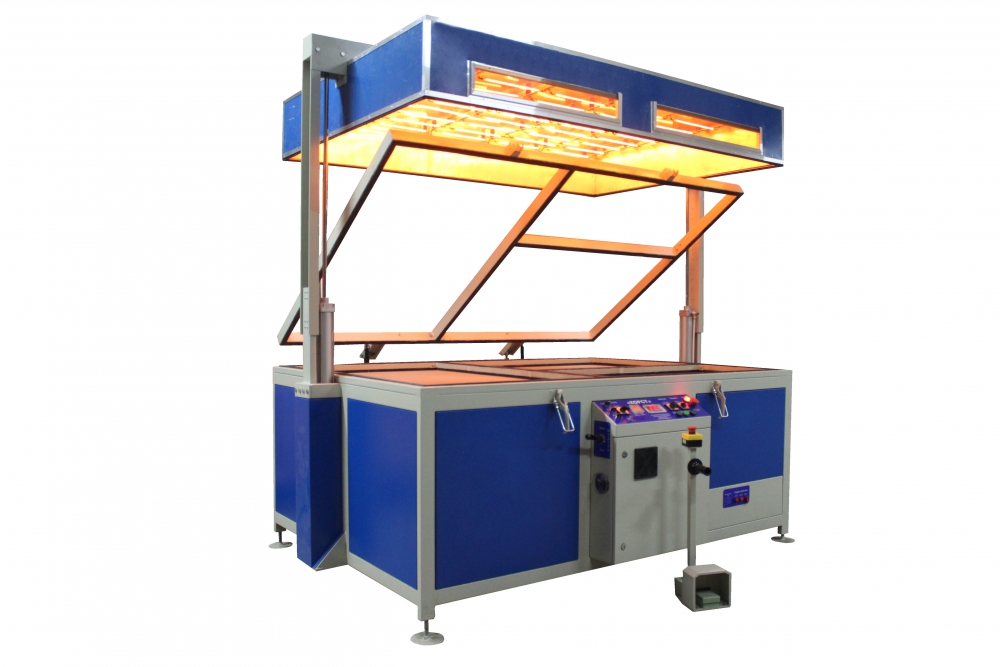

Предназначена для формирования деталей различной степени сложности из листового материала.
Обратите внимание!
Мы изготавливаем матрицы (пуансоны) под заказ! Подробнее смотрите ЗДЕСЬ
Отличительной особенностью оборудования является наличие трех-зонного рабочего стола, который позволяет осуществлять как полную закладку рабочего стола, так и «зонные» закладки различных, изменяющихся под конкретные производственные задачи геометрических размеров используемых листов. Формовочные машины этого типа имеют пневмо-приводы как на подъем-опускание рабочего стола, так и на подъем-опускание термомодуля.
Оборудование оснащено зонным нагревом, что позволяет использовать мощность ламп только в рабочей плоскости, а также опцией плавного нагрева для более гибкой регулировки мощности нагревателей и быстрой адаптации под различные материала и их толщины. Сброс вакуума (формовка) осуществляется с помощью педали для удобства оператора. Промышленный насос и система ресиверов дает возможность формовки практически любого материала толщиной до 5мм, а режимы работы (ручной, автоматический) возможность использовать различные механизмы для достижения результатов формования.
|
Размеры рабочей зоны |
2070х1430 мм |
|
Габаритные размеры прижимной рамки |
2140х1500 мм |
|
Высота термомодуля |
300 мм |
|
Размеры используемого материала |
2140х1500 мм |
|
количество зон регулирования нагрева |
3 |
|
Размеры отделяемой зоны 1 |
1430х1015 мм |
|
Размеры используемого материала отделяемой зоны 1 |
1500х1085 мм |
|
Размеры отделяемой зоны 2 |
1015х930 мм |
|
Размеры используемого материала отделяемой зоны 2 |
1085х1000 мм |
|
Размеры отделяемой зоны 3 |
1015х460 мм |
|
Размеры используемого материала отделяемой зоны 3 |
1085х530 мм |
|
максимальный размер поверхности формования |
не более 1440х2080 мм |
|
максимальная высота формуемой заготовки |
не более 200 мм |
|
толщина листа формуемого пластика |
от 0,1 до 5,0 мм |
|
максимальный размер полимерной заготовки |
не более 1500х2140 мм |
|
максимальная величина хода подъемного стола |
не более 200 мм |
|
тип подъема термомодуля |
пневматический |
|
тип подъемного устройства подъемного стола |
пневматический |
|
способ подъема прижимной рамы |
ручной с фиксацией |
|
способ нагрева заготовки |
односторонний |
|
тип нагревательных элементов |
лампы КГТ / керамические нагреватели** |
|
Потребляемая мощность нагревательных элементов |
КГТ - 27 кВт (600 Вт один элемент) |
|
Максимальное давление прессования |
9тн/м2 |
|
количество зон вакуума |
3 |
|
габаритные размеры (ДхШхВ) |
2550х1950х1600 мм |
|
масса |
700 кг |
** В качестве дополнительной опции, вместо ламп КГТ машина может комплектоваться керамическими нагревателями (мощность одного нагревателя 500 Вт).
Обратите внимание!
В базовой комплектации данной формовочный машины установлена делительная планка. Она разделяет рабочий стол на отдельные зоны. По Вашему желанию возможна любая конфигурация зон.
* ВНИМАНИЕ! Внешний вид оборудования, цвет и его технические характеристики могут отличаться от представленных на сайте. Производитель оставляет за собой право на внесение изменений в конcтрукцию. Подробности уточняйте при заказе.
