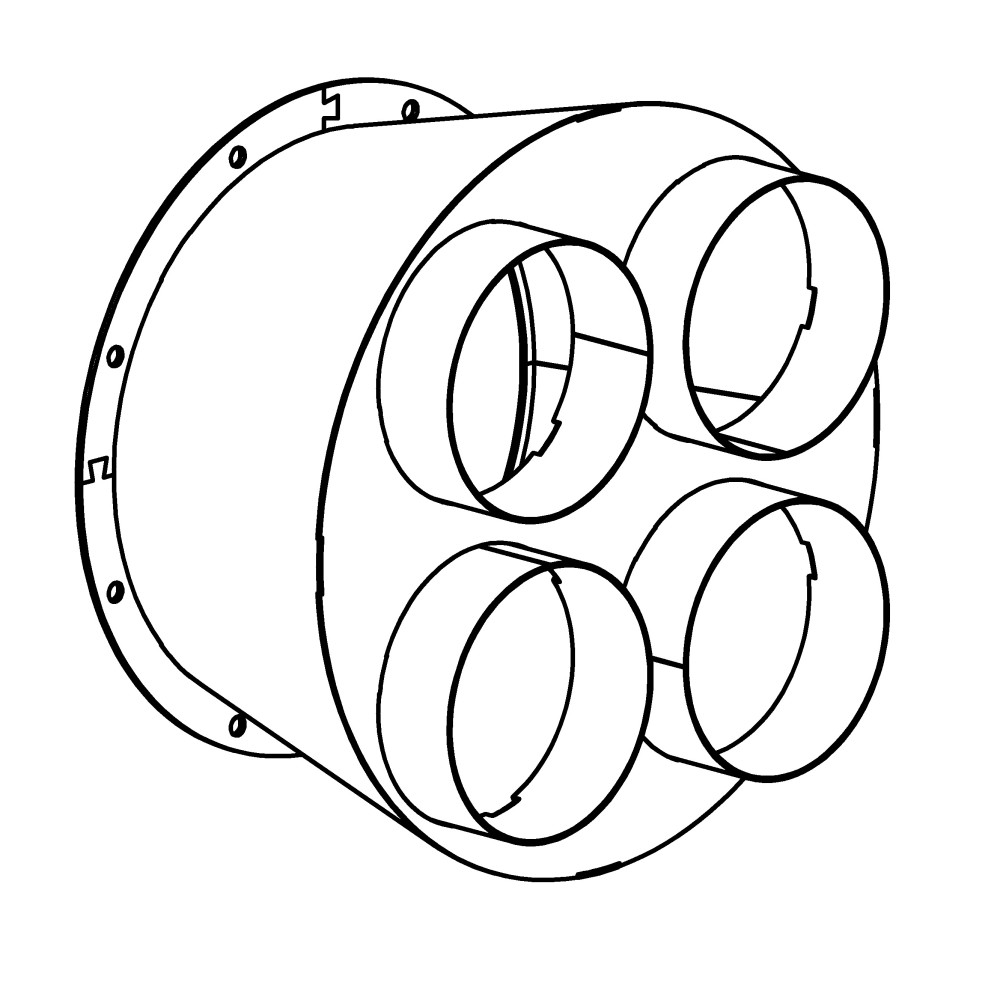

Переходной патрубок предназначен для одновременного подключения нескольких единиц производственного оборудования к внутрицеховой аспирационной установке КОРСТ АУФО-8000. Конструкция патрубка позволяет распределить один всасывающий канал диаметром 300 мм на четыре отдельных канала диаметром 146 мм, обеспечивая удобное подключение аспирационных воздуховодов от нескольких станков или рабочих зон к одной установке.
По запросу можем изготовить такие переходные в вариациях: 3х200 и 6х100
|
Параметр |
Значение |
|---|---|
|
Тип |
переходной патрубок / распределитель |
|
Количество входов |
1 |
|
Диаметр входного отверстия |
Ø300 мм |
|
Количество выходов |
4 |
|
Диаметр выходных патрубков |
Ø146 мм |
|
Наружный диаметр фланца |
Ø350 мм |
|
Диаметр корпуса со стороны выходов |
Ø402 мм |
|
Длина переходной части |
200 мм |
|
Длина выходных патрубков |
50 мм |
|
Общая длина |
250 мм |
|
Крепление входного фланца |
8 отверстий Ø10 мм |
|
Расположение выходов |
4 патрубка, симметрично |
|
Назначение |
подключение нескольких единиц оборудования к аспирационной установке |
* ВНИМАНИЕ! Внешний вид оборудования, цвет и его технические характеристики могут отличаться от представленных на сайте. Производитель оставляет за собой право на внесение изменений в конcтрукцию. Подробности уточняйте при заказе.
