Покрасочно-сушильная комната КОРСТ

Покрасочно-сушильная комната КОРСТ предназначена для профессиональной окраски и термической сушки изделий из металла, дерева, пластика, композитных материалов и других изделий, требующих получения высококачественного лакокрасочного покрытия. Оборудование обеспечивает стабильные технологические условия, эффективную вентиляцию, качественную фильтрацию воздуха и равномерное распределение температуры на всех этапах производственного процесса.

Конструкция камеры рассчитана на интенсивную промышленную эксплуатацию и позволяет получать высокое качество окраски при минимальном содержании пыли и загрязнений в рабочей зоне.

Конструкция кабины

Кабина изготавливается из современных трехслойных сэндвич-панелей толщиной 40 мм с наполнителем PIR (пенополиизоцианурат), обладающим высокими теплоизоляционными характеристиками и минимальной горючестью (Г1).

Преимущества конструкции:

• высокая жесткость панелей;
• минимальные теплопотери;
• герметичные соединения;
• устойчивость к органическим растворителям;
• стойкость к влаге;
• стойкость к высоким температурам;
• простота очистки внутренних поверхностей от лакокрасочных материалов.

Соединение панелей выполнено по системе «шип-паз» с глубокой посадкой и дополнительной герметизацией швов, что обеспечивает высокую герметичность кабины и долговечность конструкции.

Внутренние поверхности имеют белое антибликовое покрытие RAL 9003, обеспечивающее комфортные условия работы маляра и правильную цветопередачу.

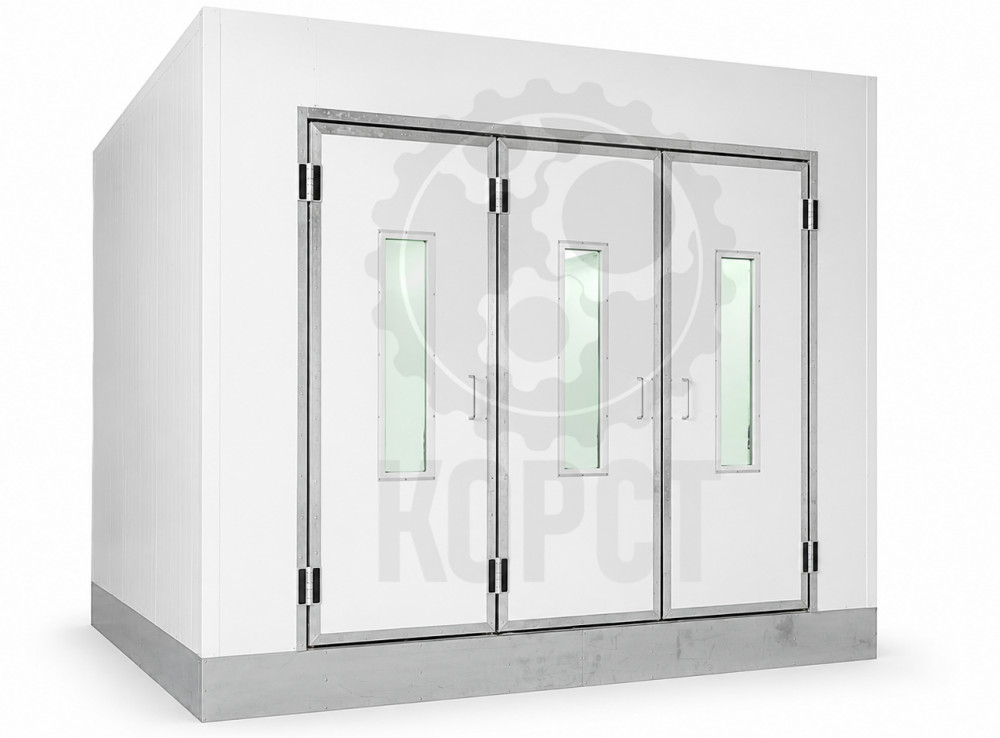

Ворота и сервисная дверь

Покрасочная камера оснащается широкими распашными воротами, обеспечивающими удобный въезд изделий и технологической оснастки.

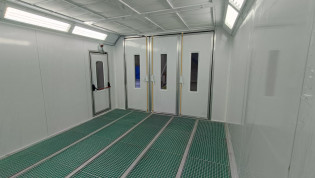

Для безопасной эксплуатации предусмотрена сервисная дверь персонала с системой «Антипаника», позволяющая быстро покинуть камеру в аварийной ситуации.

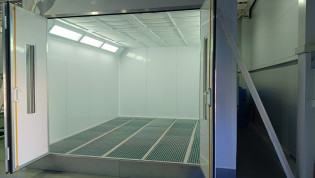

Пол камеры

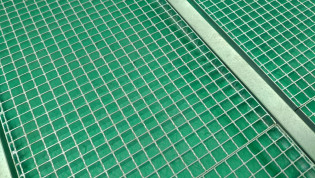

Камера комплектуется металлическим основанием высотой 300 мм с полнорешетчатым полом.

Такая конструкция обеспечивает:

• равномерный отвод загрязненного воздуха;
• эффективный захват окрасочного тумана;
• удобство обслуживания;
• высокую производительность вытяжной системы.
•

Система вентиляции

Покрасочно-сушильная камера КОРСТ оборудована мощной приточно-вытяжной вентиляционной системой промышленного исполнения.

В состав системы входят:

• приточный вентилятор;
• вытяжной вентилятор;
• система предварительной очистки воздуха;
• блок нагрева воздуха;
• система тонкой фильтрации;
• вытяжная фильтрация.

Конструкция обеспечивает постоянный вертикальный поток воздуха сверху вниз, благодаря чему окрасочный туман и пары растворителей эффективно удаляются из рабочей зоны.

Использование вентиляторов с прямым приводом позволяет:

• повысить КПД вентиляционной системы;
• снизить энергопотребление;
• уменьшить уровень вибраций;
• увеличить срок службы оборудования;
• сократить расходы на обслуживание.
•

Частотное регулирование вентиляторов

Все покрасочно-сушильные камеры КОРСТ комплектуются частотными преобразователями.

Их применение обеспечивает:

• экономию электроэнергии;
• снижение расхода топлива на нагрев воздуха;
• плавный запуск электродвигателей;
• уменьшение механических нагрузок;
• снижение уровня шума;
• увеличение ресурса вентиляторов;
• более точную настройку воздухообмена;
• продление срока службы оборудования.

Благодаря регулировке производительности вентиляции оборудование работает только с необходимой мощностью, что значительно повышает эффективность эксплуатации.

Система фильтрации воздуха

Многоступенчатая фильтрация обеспечивает получение максимально чистого воздуха внутри камеры.

Приточная фильтрация

Воздух, поступающий в камеру, проходит через:

• предварительные фильтры;
• потолочные фильтры тонкой очистки класса F5 (EU5).

Фильтры задерживают до 97% механических загрязнений, предотвращая попадание пыли на окрашиваемые изделия.

Вытяжная фильтрация

Удаляемый из камеры воздух проходит через краскоостанавливающие фильтры класса G3 (EU3).

Они эффективно задерживают:

• сухие частицы краски;
• окрасочный туман;
• аэрозольные загрязнения.

Конструкция камеры позволяет производить замену большинства фильтров без демонтажа оборудования и без вывоза окрашиваемых изделий.

Система освещения

Для обеспечения качественного визуального контроля окраски используется яркое светодиодное освещение.

Светильники расположены в верхней части камеры под оптимальным углом, что обеспечивает:

• равномерное освещение рабочей зоны;
• отсутствие глубоких теней;
• правильную оценку качества нанесения покрытия;
• комфортную работу оператора.
•

Система нагрева воздуха

Для перехода в режим сушки камера оборудована высокоэффективным теплообменником с дизельной горелкой.

Основные характеристики:

• тепловая мощность до 261 кВт;
• температура окраски — 20–22 °С;
• температура сушки — до 80 °С.

Такая система позволяет быстро прогревать внутренний объем камеры и поддерживать стабильный температурный режим на протяжении всего цикла.

Система управления

Управление всеми технологическими процессами осуществляется с помощью программируемого пульта управления.

Автоматика обеспечивает:

• управление режимами окраски;
• управление режимами сушки;
• автоматический переход между этапами работы;
• автоматический режим охлаждения;
• управление временем технологических циклов;
• поддержание заданной температуры.
•

Система безопасности

Для безопасной эксплуатации предусмотрены:

• контроль давления внутри камеры;
• защита от перегрева;
• аварийная кнопка остановки;
• датчики загрязнения фильтров;
• защита от критических отклонений давления.

Система автоматически контролирует состояние оборудования и предотвращает работу камеры при возникновении аварийных ситуаций.

Технологический процесс работы

Работа покрасочно-сушильной комнаты состоит из нескольких последовательных этапов.

Режим окраски

Свежий воздух поступает с улицы, проходит предварительную очистку и нагрев, после чего через потолочные фильтры тонкой очистки равномерно распределяется по рабочему объему камеры.

Вертикальный воздушный поток сверху вниз удаляет окрасочный туман и пары растворителей, поддерживая чистоту рабочей зоны и высокое качество покрытия.

Режим обдува

После окончания окраски автоматически включается режим обдува.

На данном этапе происходит удаление остатков растворителей с поверхности изделия перед переходом к сушке.

Режим сушки

После завершения обдува система автоматически переключается в режим рециркуляции.

Воздух повторно проходит через систему нагрева и циркулирует внутри камеры при заданной температуре, обеспечивая быстрое и равномерное высыхание лакокрасочного покрытия.

Преимущества покрасочно-сушильной комнаты КОРСТ

• Высокое качество окраски благодаря вертикальному ламинарному потоку воздуха.
• Современные PIR-сэндвич-панели с высокой теплоизоляцией.
• Надежная промышленная приточно-вытяжная вентиляция.
• Энергоэффективные вентиляторы с прямым приводом.
• Частотное регулирование производительности.
• Многоступенчатая система очистки воздуха.
• Программируемая система автоматического управления.
• Автоматические режимы окраски, обдува и сушки.
• Высокий уровень безопасности эксплуатации.
• Простота обслуживания и замены фильтров.
• Возможность эксплуатации в интенсивном производственном режиме.
