Общие сведения

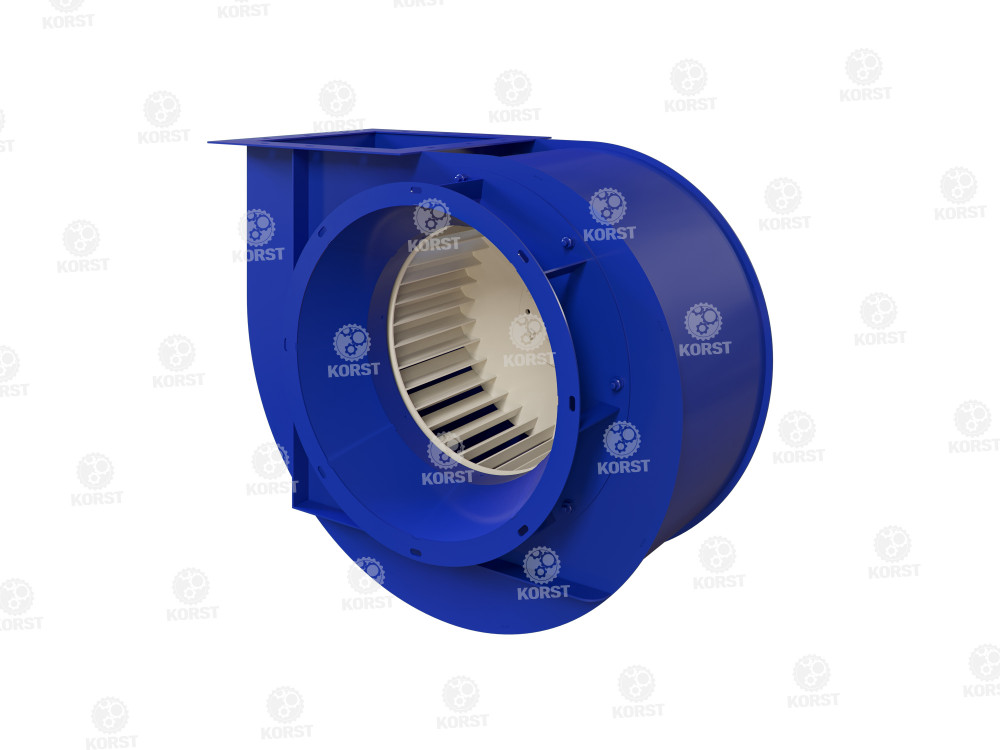

Изготавливается 6 типоразмеров вентиляторов с номинальными диаметрами рабочих колес: Dн=250; 315; 400; 500; 630; 800 мм. Количество лопаток рабочего колеса — 12/13. Схема исполнения — первая. Корпус — спиральный поворотный. Назад загнутые лопатки. Направление вращения правое и левое.
Варианты изготовления
- общего назначения из углеродистой стали;
- общего назначения теплостойкие из углеродистой стали (Ж)
- коррозионностойкие из нержавеющей стали (К1)
- коррозионностойкие теплостойкие из нержавеющей стали (К1Ж).
Область применения
Стационарные системы вентиляции, кондиционирования, воздушного отопления.
Условия эксплуатации
Температура окружающей среды от -40°С до +40°С (для вентиляторов в тропическом исполнении до +45°С). Умеренный и тропический климат, 2-я и 3-я категории размещения по ГОСТ 15150. При защите электродвигателя от прямого солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Предназначены для перемещения воздуха и других невзрывоопасных газопаровоздушных сред, с температурой до 80°С(для вентиляторов общего назначения из углеродистой стали и коррозионностойких из нержавеющей стали) или до 120°С (для теплостойких вентиляторов из углеродистой стали и теплостойких коррозионностойких из нержавеющей стали), не содержащих пыли и других твердых примесей в количестве более 0,1 г/м3 , а также липких и волокнистых материалов.
Характеристики
Вентилятор | Электродвигатель | Параметры | Масса, не более кг | ||
Тип | Мощность / частота вращения, кВт/мин-1 | Производительность, м3/ч | Полное давление, Па | ||

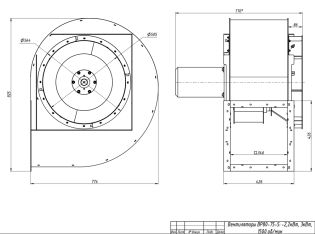

ВР-80-75-5 | АИР90L4 | 2,2 / 1500 | 6800 | 810-500 | 101 |
* ВНИМАНИЕ! Внешний вид оборудования, цвет и его технические характеристики могут отличаться от представленных на сайте. Производитель оставляет за собой право на внесение изменений в конcтрукцию. Подробности уточняйте при заказе.
