О модификации

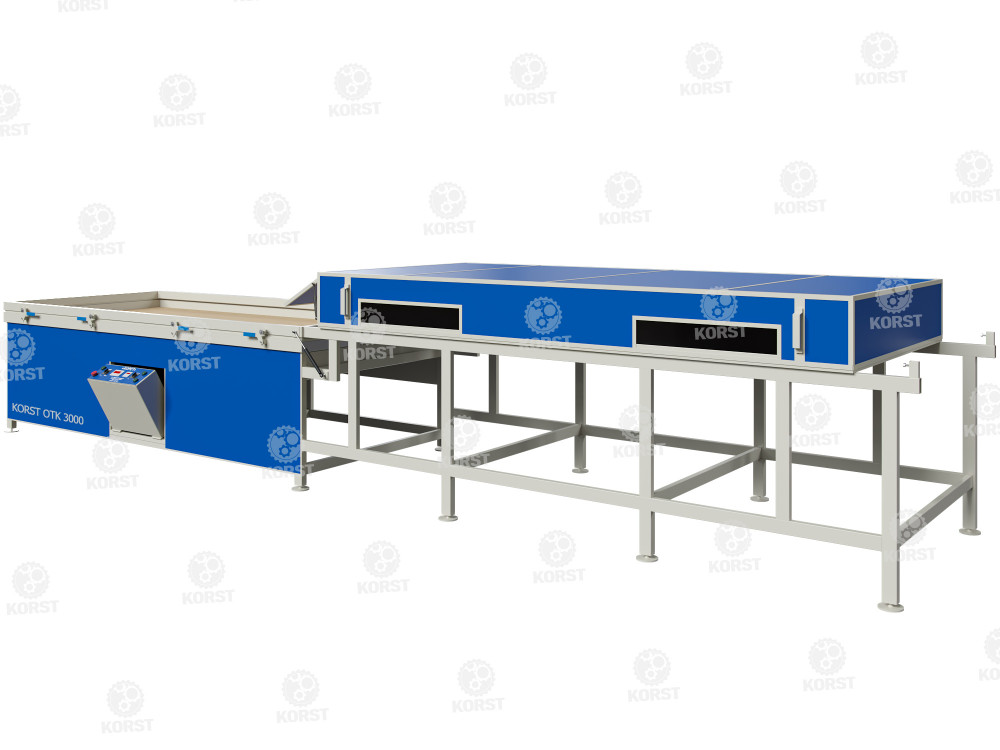

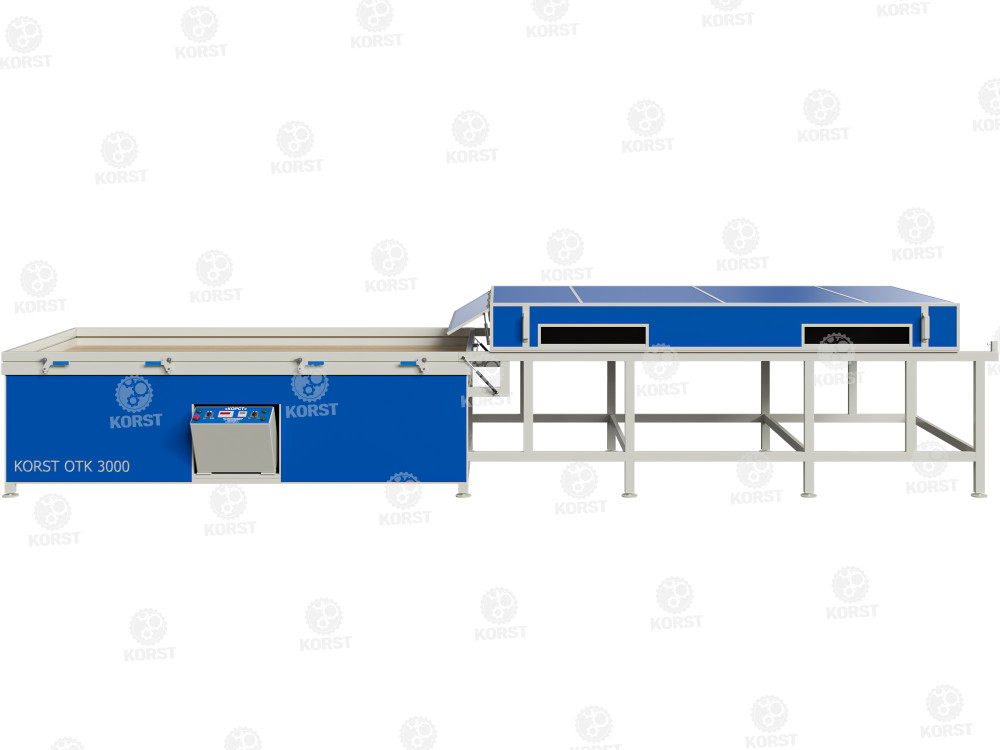

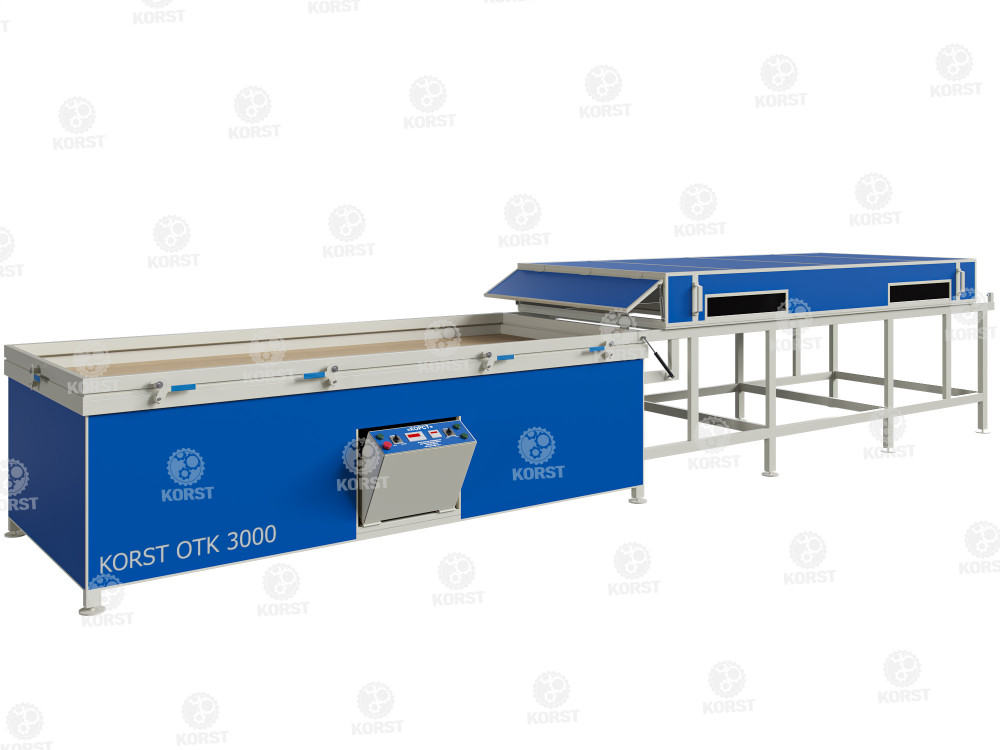

Вакуумный пресс КОРСТ 3000 в модификации с откатным термомодулем отличается от других прессов, производимых нами, тем, что термомодуль в данном вакуумном прессе откатывается в сторону (в "зону покоя"), предоставляя полный доступ к рабочему столу со всех сторон.
Вакуумный пресс в данной модификации требует больше площади в рабочем помещнии для его размещения, в отличии от модификации пресса с откидным термомодулем.
Доступ к рабочему столу в модификации с откатным термомодулем имеется со всех 4-х сторон.
Описание
Вакуумный пресс для мебели КОРСТ 3000 OTK – это удобное и эффективное оборудование, специально созданное для облицовки мебельных фасадов (МДФ, ДСП и т.п.) ПВХ плёнками, шпоном, пластиком, текстурированной бумагой.
За счёт вакуума и нагрева лампами КГТ облицовочный материал полностью покрывает любой мебельный фасад даже с глубокой фрезеровкой.
Вакуумный пресс КОРСТ 3000 OTK спроектирован и изготовлен для небольших цехов, которые занимаются производством мебели с применением МДФ фасадов, и организаций, которые занимаются изготовлением дверей.
Станок выгодно выделяется компактностью и простотой в использовании.
Вакуумный пресс КОРСТ изготовлен с учетом работы с плёнками ПВХ любого производителя.
Ключевые особенности
1. Откатной термомодуль оборудован специальными роликами, откатывается в "зону покоя" по рельсам, расположенным по краям рабочего стола. В зоне покоя термомодуля предусмотрен ограничитель пути с отбойником.
Перемещение термомодуля происходит легко, оператору не потребуется прилагать усилий для данной процедуры.
Доступ к рабочему столу в данной модификации имеется со всех 4-х сторон, в отличии от вакуумного пресса с откидным термомодулем.
2. Два термостойких тонированных окна в крышке термомодуля, которые помогают визуально контролировать процесс во время работы станка.
3. Внутренняя обшивка термомодуля со специальным термоотражающим материалом, а также уникальное расположение нагревающих ламп способствуют равномерному прогреву плёнки по всему периметру рабочего поля.
В станке используются кварцевые лампы нагрева, блоки которых образуют несколько независимых контуров. Микрокомпьютер управляет нагревом каждого отдельного контура, а это в свою очередь приводит к равномерному нагреву всей плоскости плёнки при условии, что выставлена оптимальная температура.
Экраны, которые обладают повышенной отражающей способностью, служат для эффективного распределение теплового излучения, а также значительно снижают нагрев внешних поверхностей крышки.
4. Прижимная рамка на газовых упорах помогает жестко зафиксировать облицовочный материал (плёнку ПВХ, шпон, пластик, текстурированную бумагу) перед процессом облицовки мебельных фасадов.
5. Защёлки прижимной рамки, в базовой комплектации – усиленные, механические. Так же возможна установка пневматических защелок (дополнительная опция) для их автоматической работы с пульта управления и экономии времени оператора (нет необходимости защелкивать каждую защёлку вручную).
6. Рабочий стол с покрытием МДФ для корректной работы вакуумной системы без потери давления. Так же возможно сделать рабочий стол из оцинкованного листа (дополнительная опция).
7. Выдвижной пульт управления для безопасной и удобной транспортировки станка, а также для удобства во время работы. Выдвижной механизм, в отличии от статичного, защищает пульт управления от повреждения и предотвращает случайное травмирование оператора.
8. Регулируемые опорные пластины в качестве «ног» станка помогают установить его по уровню даже при отсутствии ровного пола в рабочем помещении.
9. Вакуумный пластинчато-роторный насос с масляным уплотнением в базовой комплектации станка. Обладает высокой мощностью, обеспечивает заявленный паспортный уровень вакуума. В отличии от водокольцевых насосов, масляные пластинчато-роторные вакуумные насосы не перегреваются и не кипят.
С мая 2022 года на все вакуумные прессы «Корст» в базовой комплектации устанавливается обновлённый пульт управления, с возможностью автоматического включения нагрева ламп и автоматического включения процесса вакуумирования при закрытии (опускании) термомодуля. Пульт имеет несколько режимов работы — ручной или автоматический. Так же, добавлена подсветка термомодуля.
Технические характеристики
|
ширина рабочего стола |
1310 мм |
|
длина рабочего стола |
2940 мм |
|
Габаритные размеры |
6510х1700х1300мм |
|
полезная площадь рабочего стола |
3,85 м2 |
|
максимальная высота детали |
250 мм |
|
высота термомодуля |
300 мм |
|
электроустановка |
380В 50Гц |
|
потребляемая мощность вакуумной системы |
0,75 кВт |
|
потребляемая мощность нагревательных элементов |
30 кВт |
|
производительность насоса |
25м3 |
|
давление прессования |
9тн/м2 |
|
диапазон температур |
200°С |
|
автоматическая регулировка температуры нагрева |
наличие |
|
ручная регулировка температуры нагрева |
наличие |
|
автоматическая регулировка вакуума |
наличие |
|
ручная регулировка вакуума |
наличие |
|
длина (транспортировочная) |
3400 мм |
|
ширина (транспортировочная) |
1700 мм |
|
высота (транспортировочная) |
1300 мм |
|
опция «плавного» нагрева |
опция |
|
комплектация ресивером |
опция |
|
пневмо-зажим |
опция |
|
оцинкованный лист |
опция |
|
Вес |
450 кг |
Внимание!
Наибольшее допускаемое отклонение от плоскостности стола вакуумного пресса в пределах нормируемого участка – 1000х1000 мм составляет 1,3мм.
Дополнительные опции:
|
ПНЕВМОЗАЖИМЫ Устанавливаются на прижимную рамку для автоматической работы с пульта управления и экономии времени оператора (нет необходимости защелкивать каждую защёлку вручную). |
75 000 руб. на один стол |
|
Термомодуль с пневматическим подъемом 2500 / 3000 (кроме откатных и двухстоловых моделей) в отличии от откидного термомодуля предоставляет доступ к рабочему столу с 4-х сторон. Можно укомплектовать данной опцией любой вакуумный пресс (за исключением откатных модификаций). |
110 000 руб. / на пресс 2500 мм 130 000 руб. / на пресс 3000 мм |
|
Подъемный рабочий стол 2500 / 3000 специальный механизм обеспечивает ход рабочего стола вверх и вниз. Данная опция необходима при облицовке криволинейных заготовок или заготовок большой высоты. Можно укомплектовать данной опцией любой вакуумный пресс. |
120 000 руб. / на пресс 2500 мм 135 000 руб. / на пресс 3000 мм |
|
ПОКРЫТИЕ РАБОЧЕГО СТОЛА — ОЦИНКОВАННЫЙ ЛИСТ Его преимущество заключается в том, что при обрезке плёнки, после окончания процесса вакуумирования, оцинкованный лист не повреждается ножом, в отличии от стола с покрытием МДФ. |
От 6 000 руб. |
|
БЫСТРОСЪЕМНОЕ КРЕПЛЕНИЕ МЕМБРАНЫ |
От 8 000 руб. |
|
СИЛИКОНОВАЯ МЕМБРАНА • Размер: (2700 (3200)х1600х2,0мм) • Плотность: 1,15+0,05 г/см³ • Температурный диапазон: -60°С до +230° |
49 000 руб. / на пресс 2500 мм 56 000 руб. / на пресс 3000 мм |
|
ВЫРАВНИВАНИЕ РАБОЧЕГО СТОЛА Опция необходима если Вам важен идеально ровный рабочий стол, с минимальными допусками, для получения изделий наивысшего качества |
От 40 000 руб. |
* ВНИМАНИЕ! Внешний вид оборудования, цвет и его технические характеристики могут отличаться от представленных на сайте. Производитель оставляет за собой право на внесение изменений в конcтрукцию. Подробности уточняйте при заказе.
