Дополнительные опции:
Предназначена для формирования деталей различной степени сложности из листового материала 1500*1500
Обратите внимание!
Мы изготавливаем матрицы (пуансоны) под заказ! Подробнее смотрите ЗДЕСЬ
Описание:

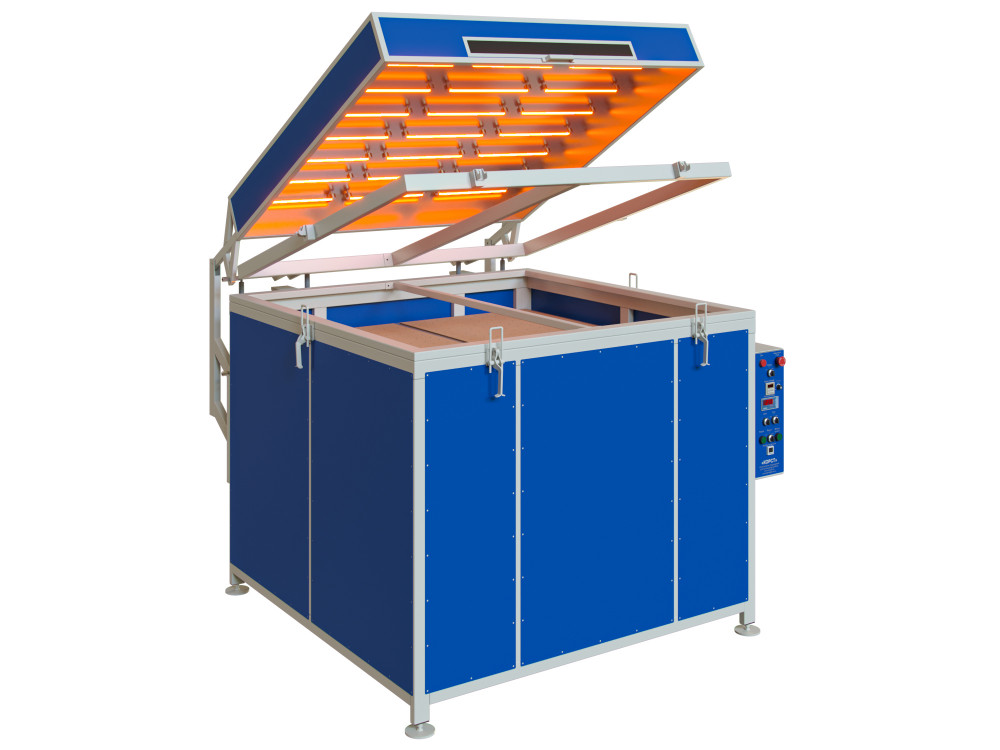

Модели VF1515 и VF2010 станут отличным выбором для тех производств, которые хотят выпускать более масштабные изделия из пластика т.к. данные станки имеют большую рабочую область.
Вакуум-формовочные станки работают с любым термопластичным материалом: ПЭТ, ПВХ, полистирол, АБС, и др. виды пластика.
Производство основано на технологии вакуумного горячего формования. Используемый в качестве сырья пластик, помещающийся в матрицу, нагревается до высокой температуры с дальнейшим вакуумным воздействием. Производственный цикл формовочного станка, без учета развертывания оборудования и остывания готовых изделий, длится 40 – 120 сек. Материал предварительно может подвергаться окраске для придания цвета готовому изделию.
Для производства тонких изделий из заготовки листа толщиной до 2 мм используется полистирол. Материал отличается высокой плотностью и обширным диапазоном рабочей температуры от -50 до +70 C. Когда нужно получить высокопрочное изделие, которое будет испытывать большую нагрузку при эксплуатации, применяется станок формовки АБС-пластика. А для производства крупных изделий (акриловые ванны, витрины, световые короба) востребован ПВХ-материал.
Станок универсален и форма производимых изделий свободная. Так же, мы производим матрицы под изготовление конкретных изделий по запросу клиента. Для оборудования существует только 2 ограничения:
- Рабочая область. Оборудование рассчитано на ограниченный размер, поэтому важно эффективно использовать активную область.
- Толщина листа. Каждая модель имеет ограничение по максимально возможной толщине заготовки для всех видов пластика.
На выходе получается конечный продукт, готовый к дальнейшему применению и не требующий дополнительной обработки. Вакуумный пресс для пластика применяется для тиражного производства, и их матрица часто представлена многоячеистой структурой.
Технические характеристики:
Размеры рабочей зоны |
1430х1430 мм |
Габаритные размеры прижимной рамки |
1500х1500 мм |
Размеры используемого материала |
1500х1500 мм |
Делительная планка рабочего стола |
да |
Размеры отделяемой зоны |
1430х695 мм |
Размеры используемого материала отделяемой зоны |
1500х765 мм |
Полезная площадь рабочего стола |
2,04 м2 |
Ход рабочего стола |
до 400мм |
Максимальная высота детали |
≈400мм |
Высота термомодуля |
300мм |
Электроустановка |
380В, 50 Гц |
Потребляемая мощность нагревательных элементов |
КГТ - 24 кВт (1000 Вт один элемент) |
Тип нагревательных элементов |
лампы КГТ |
Потребляемая мощность вакуумной системы |
0,75кВт |
Производительность насоса |
25м3 |
Тип насоса |
SV |
Давление прессования |
9тн/м2 |
Максимальная температура нагрева |
180°С |
Поддерживание температуры нагрева |
авто / ручной |
Поддерживание заданного диапазона вакуума |
авто / ручной |
Режим подъема рабочего стола |
пневматический |
Объем ресивера |
130 литров (2шт) |
Плавный нагрев |
да |
Раздув листа |
да |
Транспортировочные габариты |
1800*1950*1600мм |
Вес |
450 кг |
Обратите внимание!
В базовой комплектации данной формовочный машины установлена делительная планка. Она разделяет рабочий стол на отдельные зоны. По Вашему желанию возможна любая конфигурация зон.
